연구원 여러분, 안녕하세요.
오늘은 보쉬 홈앤가든 18V 배터리 수리, 복원해보려고 합니다.
이 배터리는 하나로 다양한 홈앤가든 공구를 구동할 수 있는 “POWER FOR ALL” 시리즈죠.
잔디깎이, 전정기, 송풍기 등 — 집에서 쓰는 거의 모든 보쉬 가든툴에 들어가는 모델입니다.

출처 -보쉬 공식홈페이지

---

1. 첫 점검 — 전압부터 체크

케이스를 분해하자 5S1P(5셀 직렬) 구조의 배터리 팩이 나타났습니다.
보호회로(BMS)는 정상이나, 팩 전체 전압이 10.1V로 측정되어
공칭전압 18V 기준에 한참 미치지 못했습니다.

이는 최소 두 셀 이상이 0V로 완전 방전된 상태로,
BMS 차단으로 충전 회로가 닫혀 버린 전형적인 과방전 증상이었습니다.

항목	정상값	수리 전 측정	상태
전체 전압	18.0 V ± 0.5 V	10.1 V	과방전
셀 구성	5S1P	동일	–
BMS 작동	정상	차단 상태	충전불가

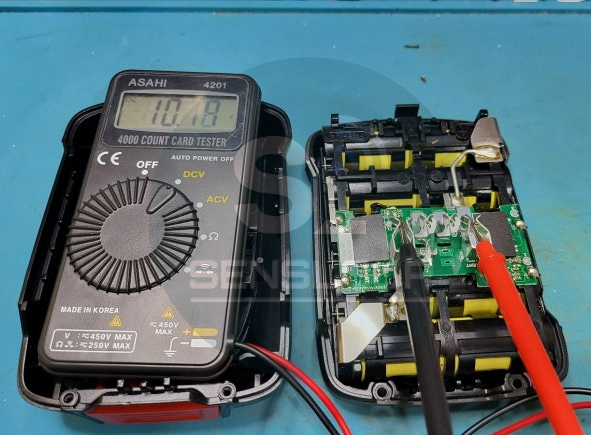

보쉬 배터리 복원 전 전압 측정 장면

---

2. 셀 교체 준비

방전된 셀을 그대로 두면 BMS 및 배터리가 정상 작동하지 않기 때문에,
모든 셀을 교체하기로 했습니다.
이번에는 Samsung 정품 30Q 셀(3,000mAh급) 을 사용했습니다.
기존보다 400~500mAh 더 높은 용량이라,
복원 후 실제 사용시간이 약 15% 늘어납니다.

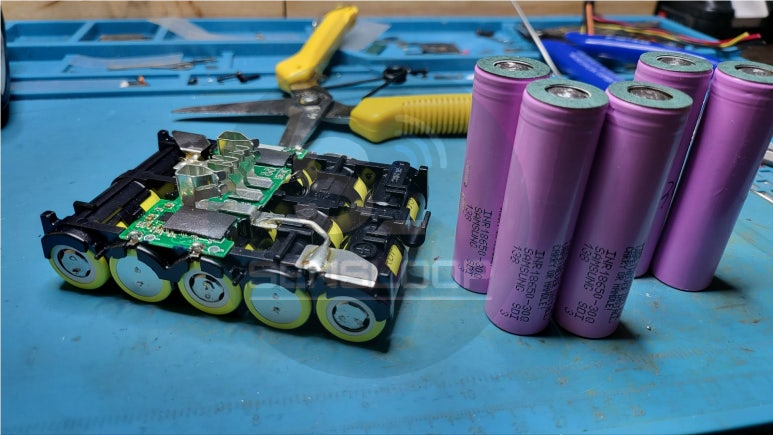

삼성 30Q 셀을 교체용으로 준비한 사진

---

3. 교체 및 용접

기존 셀을 분리하고 새 셀을 자리 맞춰 조립했습니다.
니켈 스트립을 정리한 후 스폿 용접으로 다시 연결!
용접이 잘 붙었는지 한 번 더 눈으로 확인합니다.
스폿이 일정하게 박혀 있으면 전류 손실이 적고,
충전 중 발열도 줄어듭니다.

셀 교체 후 니켈 스폿 용접 상태 확인 사진

---

🔋 4. 전압 복원 확인

교체가 끝나고 전압을 다시 측정해보니 20.8V로 정상 복원되었습니다.
만충전 기준인 21V에 근접한 수치입니다.
셀 밸런싱도 완벽하게 진행했습니다.

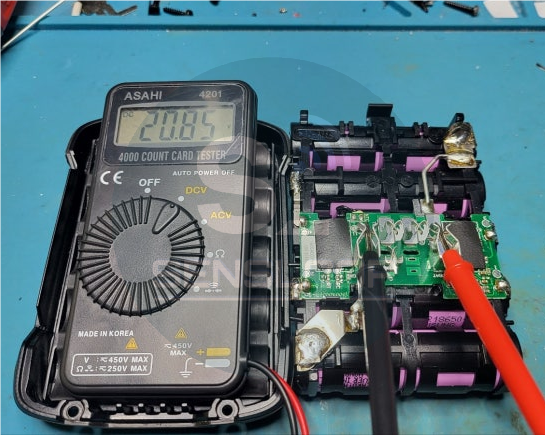

보쉬 배터리 복원 후 전압 측정 20.8V 확인 사진

항목	수리 전	수리 후
전체 전압	10.1 V	20.8 V
셀 간 전압 편차	최대 0.9 V	± 0.01 V
충전 시간	충전 불가	약 45 분 (정상)
발열	충전 불가로 발열없음	45.2 ℃
추정 사용 시간	기준 대비 100 %	약 115 % (+15 %)

---

5. 조립 및 최종 테스트

케이스를 닫기 전 마지막으로 한 번 더 확인,
모든 연결부와 BMS 커넥터가 안정적으로 고정된 걸 확인했습니다.
케이스를 닫고 외부 단자에서도 전압을 재보니 동일하게 20.8V!
마지막으로 충전기에 연결해 테스트하니
정상적으로 충전 LED가 점등, 충전 전류도 안정적으로 흐르고 있었습니다.

복원된 보쉬 18V 배터리를 충전기에 연결하여 충전 테스트하는 장면

이번 수리의 핵심 포인트는 “두 셀의 완전 방전”이었습니다.

교체 후에는 전압이 10.1V → 20.8V 로 회복되었고,
모든 셀이 균일하게 밸런싱되었습니다.

기존 셀(약 2500mAh)보다 용량이 약 15% 증가(2900mAh) 했고,
충전 테스트에서도 발열 없이 정상 작동을 확인했습니다.

---

🧠 연구원의 코멘트

보쉬 홈앤가든 18V 배터리는 여러 장비에서 공용으로 쓰이기 때문에
셀의 균형 유지가 무엇보다 중요합니다.

이번 복원에서 확인된 핵심 포인트는 다음과 같습니다.

1. 완전 방전 셀은 회복 불가능 — BMS 차단이 걸리면 반드시 교체 필요
2. 30Q 셀 적용으로 출력 안정성 +15 % — 장시간 부하에서도 전압 유지
3. 스폿 용접 균일도가 내부저항에 직접 영향

Sensloop Lab은 앞으로도 다양한 전동공구 배터리의 수명 개선 실험을
데이터 중심으로 공유드리겠습니다. 🔋

---
