🔋 리튬이온배터리 구조 – 4대 핵심 구성요소

안녕하세요, Sensloop Lab 연구원입니다. 오늘은 우리가 매일 실험과 분석에서 마주하는 리튬이온배터리 구조를 정리해보려 합니다. 리튬이온배터리 구조는 전기에너지를 저장하고 방출하는 핵심 원리를 이해하는 첫 단계입니다. 많은 연구원분들이 배터리를 ‘전기를 저장하는 장치’로만 알고 있지만, 그 내부에는 생각보다 정교한 과학적 구조가 숨어 있습니다.

이번 포스팅에서는 리튬이온배터리를 구성하는 네 가지 핵심 요소 — 양극, 음극, 분리막, 전해액 — 의 역할과 상호작용을 중심으로 살펴보겠습니다.

---

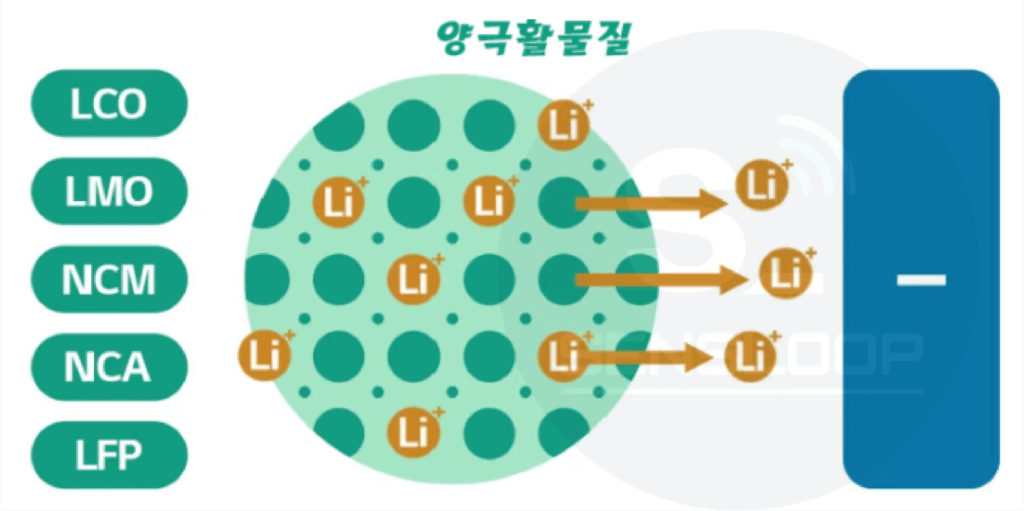

1️⃣ 양극 (Cathode)

양극은 리튬이온이 빠져나오며 전기에너지를 만들어내는 핵심 구성요소입니다. 리튬이온배터리 구조중 양극에는 보통 알루미늄 집전체(foil) 위에 리튬산화물(LiCoO₂, NCM, NCA 등)을 코팅하여 제작합니다. 리튬 함량이 높을수록 저장 가능한 에너지도 많아지고, 양극재의 조성에 따라 배터리의 전압과 출력 특성이 달라집니다.

예를 들어, – NCM(Nickel Cobalt Manganese) 계열은 고에너지밀도와 안정성을, – LFP(Lithium Iron Phosphate) 계열은 긴 수명과 안전성을 제공합니다.

결국 양극은 “배터리의 성능을 결정짓는 출발점”이라 할 수 있습니다.

---

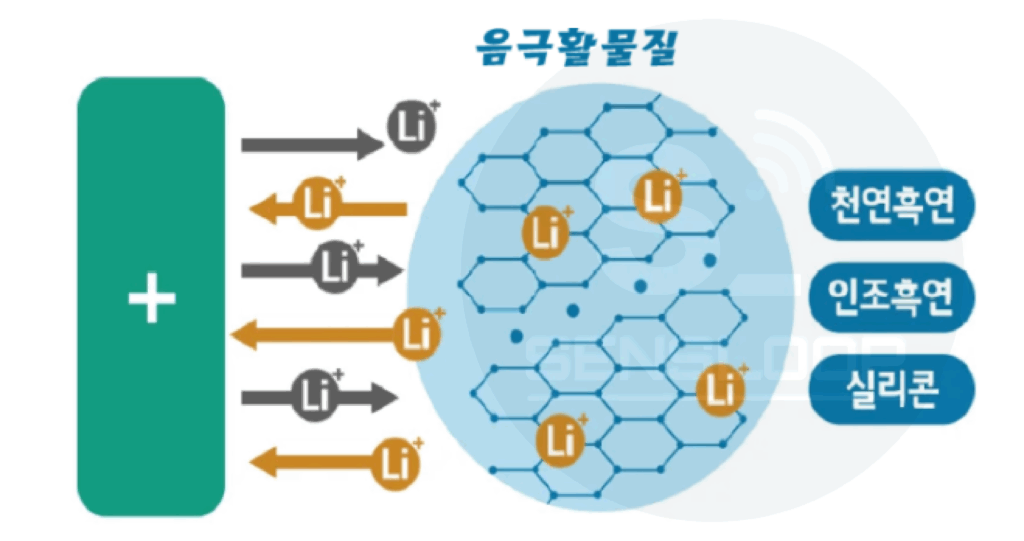

2️⃣ 음극 (Anode)

충전 시 양극에서 나온 리튬이온이 저장되는 장소가 바로 음극입니다. 리튬이온을 얼마나 많이 받아들일 수 있느냐가 곧 배터리의 용량을 결정짓죠.

일반적으로 구리 집전체 위에 흑연(천연 또는 인조)을 코팅해 제작합니다. 최근에는 실리콘(Si)이나 그래핀(Graphene)을 활용하여 더 높은 용량을 확보하려는 연구가 활발히 이루어지고 있습니다.

음극이 안정적으로 리튬을 저장해야 배터리의 충·방전 효율과 수명이 유지됩니다. 즉, 음극은 “배터리의 저장창고이자 안정성의 중심”이라 할 수 있습니다.

---

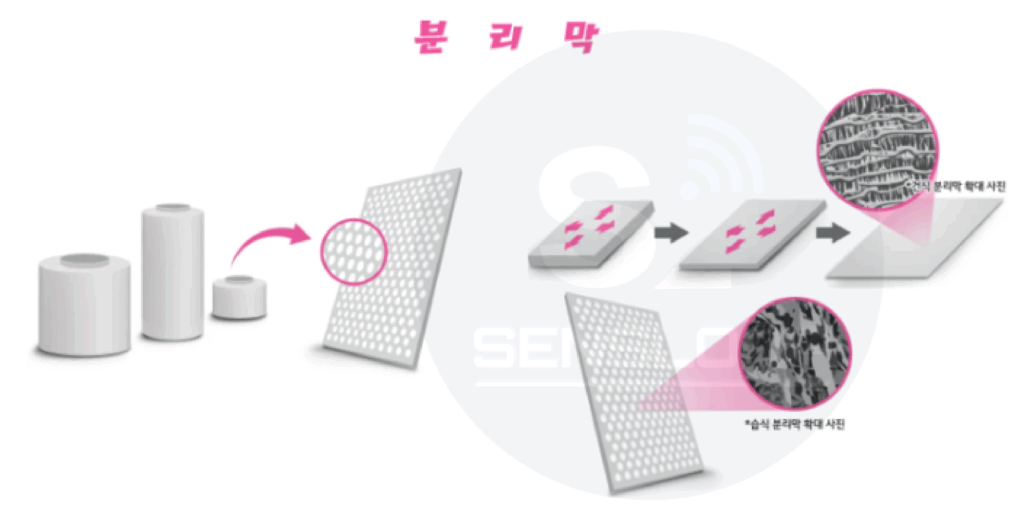

3️⃣ 분리막 (Separator)

분리막은 양극과 음극이 서로 직접 맞닿지 않도록 물리적으로 차단하면서도, 그 사이로 리튬이온만 이동할 수 있게 통로를 열어주는 역할을 합니다.

주로 폴리에틸렌(PE) 또는 폴리프로필렌(PP)으로 제작되며, 온도가 일정 수준 이상으로 올라가면 미세한 기공이 닫히면서 쇼트를 방지하는 ‘Shutdown 기능’을 수행합니다.

제조 방식에는 건식(dry)과 습식(wet)이 있으며, 습식 분리막은 균일한 기공 구조와 높은 내열성으로 최근 전기차용 배터리에서 주로 사용됩니다.

따라서 분리막은 “보이지 않는 안전장치”라 할 수 있습니다.

---

4️⃣ 전해액 (Electrolyte)

전해액은 배터리 내부에서 리튬이온이 양극과 음극 사이를 이동할 수 있도록 돕는 매개체입니다. 구성은 다음 세 가지로 이루어집니다.

• 리튬염(LiPF₆) – 리튬이온의 이동 통로 역할
• 유기용매(EC, DMC 등) – 리튬염을 용해시키는 매질
• 첨가제 – 안정성 및 수명 개선

전해액은 리튬이온만 통과시키고 전자의 이동은 차단해야 하므로 고순도와 열적 안정성이 매우 중요합니다. 최근에는 인화성 유기용매를 대체할 수 있는 전고체 전해질(Solid Electrolyte) 연구도 빠르게 진행되고 있습니다.

---

🔍 리튬이온배터리 구조의 상호작용

이 네 가지 요소는 단독으로 존재하지 않습니다. 리튬이온이 양극에서 방출 → 전해액을 통해 이동 → 음극에 저장되는 과정이 하나의 순환 구조를 이루며, 이를 통해 우리가 사용하는 전기가 만들어집니다.

즉, 양극은 에너지를 생산하고, 음극은 에너지를 저장하며, 분리막과 전해액은 그 에너지가 안전하게 흐르도록 돕는 역할을 합니다.

“리튬이온배터리는 작은 셀 안에 완벽한 화학적 순환 시스템을 담고 있는 미니 공장입니다.” – Sensloop Lab 연구노트 中

---

📘 정리하며

리튬이온배터리의 핵심 구성요소는 단순한 부품이 아니라, 전기화학적 반응을 안정적으로 제어하기 위한 정밀한 시스템입니다. 연구원 여러분께서 배터리 실험이나 수리 작업을 진행할 때, 오늘 정리한 네 가지 구조를 이해하고 있다면 문제의 원인을 훨씬 빠르게 진단하고 개선할 수 있을 것입니다.

다음 포스팅에서는 ‘리튬이온배터리의 안전성과 열 관리’에 대해 이야기해보겠습니다. 배터리 내부 온도는 왜 상승하는지, 그리고 우리가 실험 중 어떻게 그 온도를 안정적으로 유지할 수 있는지 연구원 관점에서 쉽게 풀어보려 합니다.

오늘도 안전하고 즐거운 실험 되세요, 연구원 여러분. 🔬

---
