이 포스팅은 테슬라의 400V~800V 고전압(HV) 시스템에 관한 기술 정보를 포함하고 있습니다. 고전압 시스템은 부적절하게 취급할 경우 감전으로 인한 사망이나 중상, 또는 차량 화재의 위험이 있습니다.
안전한 진단을 위해 다음 사항을 반드시 준수하세요:
- 주황색으로 표시된 고전압 케이블과 관련 부품을 임의로 만지지 마세요.
- 물리적인 점검 및 부품 교체는 반드시 테슬라 공인 서비스 센터나 전문가를 통해 진행해야 합니다.
- 서비스 모드 진단 시에는 반드시 정차된 상태에서 안전 지침을 따르세요.
테슬라를 주행하거나 충전한 직후, 모니터에 “Unable to start vehicle”이라는 에러 메시지가 뜨면 누구나 당황하기 마련입니다. 특히 서비스 모드에서 BMS_f151_SW_external_isolation 코드를 발견했다면, 이는 차가 스스로 고전압 시스템을 봉인했다는 아주 강력한 안전 신호입니다.
단순한 에러 삭제로 해결되지 않는 이 문제, Sensloop Lab의 시선으로 그 의미와 현실적인 진단법을 파헤쳐 보겠습니다.
1. 에러 개요 (Error Overview)
서비스 모드(Service Mode) 진단 화면에서 확인되는 정보는 다음과 같습니다.
- Error Code:
BMS_f151_SW_external_isolation - User Message: “Unable to start vehicle / Service is required”
- 현재 상태: 차량 시동 및 주행 불가, 충전 불가, 12V 시스템 지원 중단.
테슬라는 고전압 안전 문제가 감지되면 즉시 컨택터(Contactors)를 열어 시스템을 보호 상태로 전환합니다. 사실상 차가 ‘동면’에 들어간 것이죠.
2. Tesla Service Manual 기준 설명
공식 매뉴얼에서는 이 오류를 다음과 같이 정의하고 있습니다.
“The battery management system (BMS) has detected that high voltage (HV) isolation is too low while pack contactors are closed.”
쉽게 풀이하자면, 고전압이 실제로 흐르는 상태에서 절연 저항이 안전 기준 이하로 떨어졌음을 의미합니다. 이 상태에서는 차량이 Fail-Safe 모드로 전환되며 시동과 충전을 모두 차단합니다. 또한 고전압 배터리가 12V 시스템을 지원하지 못하게 되어, 장시간 방치 시 차량 전체 전원이 꺼지는 ‘벽돌’ 현상으로 이어질 수 있습니다.
3. 기술적 의미 – 왜 위험한가?
정상적인 고전압 시스템은 차체와 완전히 절연되어 있으며, 일반적으로 수 MΩ 수준의 높은 절연 저항을 유지해야 합니다. 하지만 이 값이 급격히 감소하여 수백 수백 kΩ 수준 이하로 떨어지면 다음과 같은 치명적인 위험이 발생합니다.
- 감전 및 화재 위험: 고전압 누설로 인해 사용자 안전이 위협받을 수 있습니다.
- 전자제어기 손상: 누설 전류가 민감한 제어기를 태워버릴 수 있습니다.
이런 대참사를 막기 위해 BMS는 절연 상태가 기준 이하라고 판단되는 즉시 시스템을 ‘칼같이’ 차단하는 것입니다.

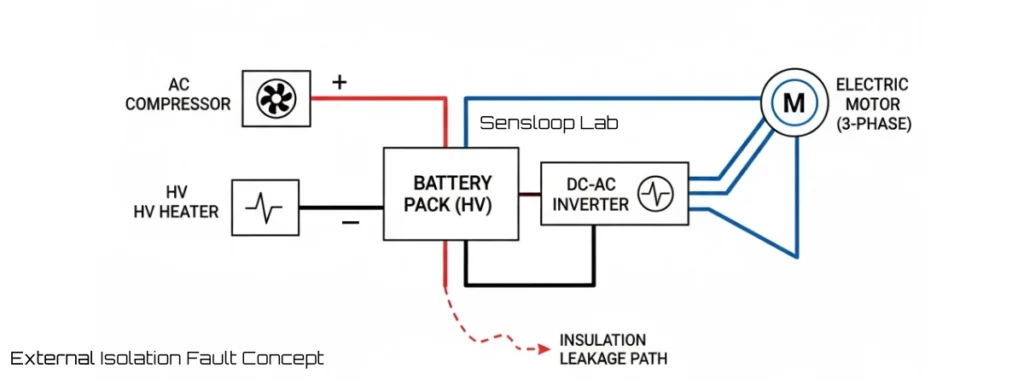

4. External Isolation의 진짜 의미
여기서 **“External”**이라는 표현은 단순히 배터리 팩 ‘외부 부품’만을 의미하지 않습니다. 테슬라 기준으로 External Isolation은 차량 전체 고전압 경로에서 차체 방향으로 형성되는 절연 문제를 뜻합니다.
따라서 우리는 진단 범위를 아주 넓게 잡아야 합니다.
- 고전압 케이블 및 커넥터
- A/C 컴프레서 및 PTC 히터 (절연 문제가 보고되는 부품)
- 구동 모터 및 인버터
- 배터리 내부 수분 또는 냉각수 유입
5. 실제 발생 원인 (현장 사례 기준)
이론적인 설명보다 중요한 것은 ‘실제로 왜 뜨는가’입니다. 현장에서 보고되는 주요 원인은 다음과 같습니다.
- 고전압 커넥터 내부 수분 유입 또는 부식: 세차나 빗길 주행 후 커넥터에 침투한 물기가 절연을 파괴하는 경우입니다.
- HV 부품 내부 절연 저하: 특히 A/C 컴프레서나 히터 내부 소손이 원인인 사례가 있었습니다.
- 결로 현상: 장기간 방치된 차량의 내부 온도 차로 인해 습기가 발생하는 경우입니다.
- 12V 배터리 전압 저하: 사진에서도 확인되듯, 저전압 상태에서는 BMS 측정값 자체가 불안정해져 ‘유령 에러’를 띄우기도 합니다.
6. 에러 진행 단계
절연 문제는 어느 날 갑자기 터지기보다 사전에 ‘힌트’를 주는 경우가 많습니다.
BMS_w142– Isolation Degradation (성능 저하 전조 증상)BMS_w151– External Isolation Warning (주의 단계)BMS_f151– External Isolation Fault (시스템 최종 차단)
초기 단계에서 서비스 모드를 체크해본다면, 길 한복판에서 차가 멈추는 불상사를 미리 막을 수 있습니다.
7. 12V 시스템과의 연쇄 작용
이 오류가 발생하면 고전압 배터리가 12V 보조 배터리를 충전해주지 못합니다. 그 결과 TAS_a201(에어서스펜션 저전력) 같은 연쇄 알림이 뜨게 되며, 결국 차량 전체의 전원이 완전히 차단되는 단계로 진행됩니다.
8. 진단 및 해결 방법 (Solution)
문제 해결을 위해서는 단순 리셋이 아닌 물리적인 원인 확인이 필수입니다.
| 12V 배터리 | 외부 충전기로 전압을 먼저 안정시킨 후 재진단 |
| 수분 영향 | 우천·세차 후 발생 시 하부 커넥터 건조 및 클리닝 |
| 열관리 부품 | 서비스 모드 Thermal Test를 통해 컴프레서/히터 작동 시 절연값 변화 확인 |
| 원인 부품 특정 | 컴프레서, 히터, 케이블 등을 하나씩 분리하며 에러 해제 여부 체크 |
수리 비용은 원인에 따라 ~만원(커넥터 청소)에서 수백만 원대(배터리 팩 내부 문제)까지 극명하게 달라집니다.
9. Sensloop Lab 연구원 코멘트
BMS_f151은 차량이 사용자에게 보내는 마지막 경고입니다. 특히 고습 환경에 노출된 뒤 이 에러를 마주했다면, 커넥터 수분이나 결로 문제를 우선순위에 두세요. 데이터 기반의 정확한 진단만이 과도한 수리비를 막는 지름길입니다.
🌎 Global Summary
Tesla Alert Analysis: BMS_f151
- The Issue: HV isolation resistance dropped below safety limit.
- Symptoms: Vehicle fails to start/charge; 12V system support stops.
- Diagnosis: Possible causes include A/C compressor, PTC heater, HV cables, or moisture-related insulation issues, and HV cables for insulation failure. Ensure your 12V auxiliary battery is healthy to avoid a total power-down.
テスラ アラート分析: BMS_f151
- 概要: 高電圧システムの絶縁破壊によるシステム停止。
- 原因: コンプレッサー、ヒーター、高電圧ケーブルの浸水や内部結露が主な原因です。
- 対策: サービスモードで絶縁状態を確認し、原因部品を特定してください。
